Struktur Data
Beberapa pengertian dari kamus data
- alat Bantu dapat menjelaskan beberapa karakteristik logik sebuah data yang disimpan kedalam sistem current seperti nama, deskripsi, alias, serta organisasinya.
- Merupakan tempat penyimpanan dari kumpulan data, informasi yang akan dibutuhkan pada sistem informasi.
- Digunakan mendeskripsikan rincian aliran data, informasi yang mengalir pada sistem, elemen data, serta file dan basis data.
Berikut adalah beberapa aturan penulisan menggunakan notasi, simbol :
= sama dengan, terdiri dari maupun terbentuk dari.
+ dan.
[ ] memilih salah satu.
{} iterasi (pengulangan).
( ) pilihan.
* komentar.
( pemisah.
baca Juga :
Saat ini banyak beberapa variasi dalam penulisan kamus data, secara umum dapat di bedakan bentuk lengkap atau long form serta ringkas atau short form.

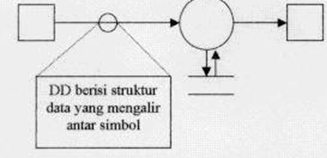

Gambar ini menunjukkan sebuah hubungan antar DFD dan DD.
Contoh
Id. Brg = Kd_Brg + Nm_Brg + Satuan + Harga_Beli + Harga_Jual + Banyak
Kd_Brg = 1 {karakter} 6
Nm_Brg = 1 {karakter} 20
Satuan = 1 {karakter} 3
Harga_Beli = 3 {numerik} 10
Harga_Jual = 3 {numerik} 10
Banyak = 1 {numerik} 6
karakter = [A-Z(a-z(0-9(-( (]
numerik = [0-9]
Spesifikasi Proses atau Process Specifications
Berikut adalah beberapa pengertian dari spesifikasi proses
- Digunakan menggambarkan deskripsi spesifikasi pada tiap proses paling rendah, proses atomik pada sistem.
- Menggunakan sebuah notasi yang dapat di sebut Structured English, pseude code.
- Penulisannya sederhana hingga bisa digunakan sebagai media untuk berkomunikasi pada proses yang akan dilakukan oleh sistem kepada pengguna.
- Terdiri dan tersusun dari beberapa struktur dasar antara lain struktur sekuensi, pemilihan serta pengulangan.
Baca juga :
Contoh
Nomor : 2.0
Nama Proses : laporan penjualan
Jenis : buat laporan
Masukan : File Barang, Jual dan transaksi
Keluaran : Laporan transaksi penjualan
Deskripsi
Begin
Buka file BARANG dan JUAL
Baca data tanggal transaksi
Saring atau filter data dalam file JUAL sesuai dengan tanggal transaksi
Cetak Laporan transaksi Penjualan
Tutup file BARANG dan JUAL
End
bisa lebih ringkas antara lain :
Proses 2.0 Buat Laporan transaksi Penjualan
Begin
Buka file BARANG dan JUAL
Baca data tanggal transaksi
Saring atau filter data dalam file JUAL sesuai dengan tanggal transaksi
Cetak Laporan transaksi Penjualan
Tutup file BARANG dan JUAL
End
Sekian dulu dari admin, semoga materi pengertian kamus data dan spesifikasi proses ini dapat bermanfaat bagi para pembaca maupun dalam mengerjakan tugas. Terimakasih yang sudah berkunjung dan jangan lupa mampir lagi ya :)
